七、QT6S工業橋機主令控制器型聯動控制臺
發布日期： 2025-2-20 本文被閱讀 118 次
1.概述：
QT6S全金屬主令控制器型工業橋機聯動臺主要用于工業雙梁橋式起重機，特別在鋼鐵企業用的特別多。用于交流50Hz(60Hz)，額定電壓380V和直流電壓220V的橋式起重機控制電路中與PLC變頻器或保護箱控制屏配合、控制天車電機的起動、調速、制動和換向等。

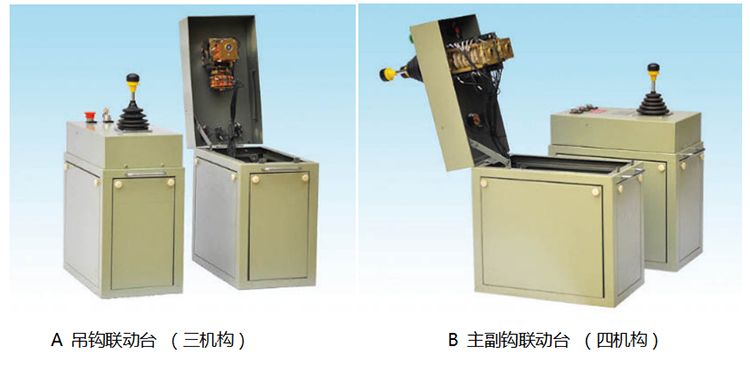

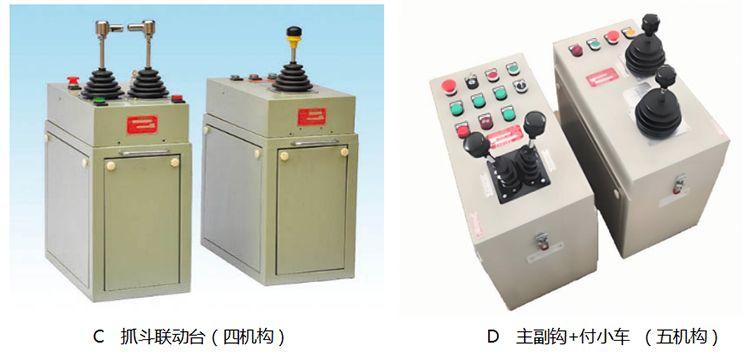

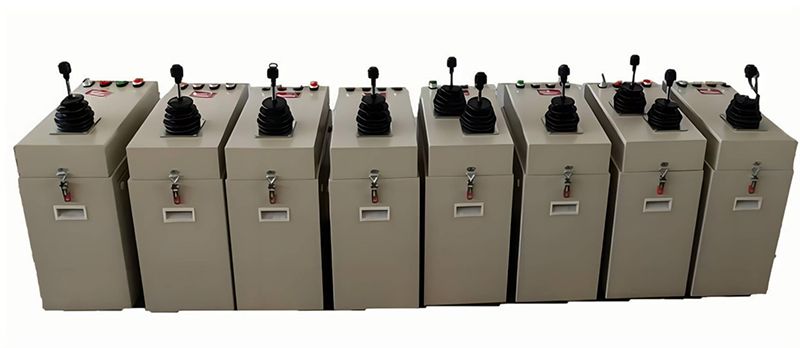

2. QT6S全主令控制器型聯動控制臺照片：
3.分類：
QT6S型聯動臺由左右箱組成。聯動臺按功能分為A吊鉤（三機鉤）；B主副鉤（四機構）；C抓斗（四機構）D主副鉤+付小車（五機構）；共四種類型。

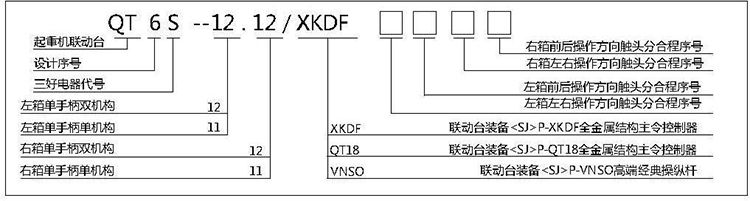

4.型號舉例及意義：
5. 聯動臺配置主令手柄型號：

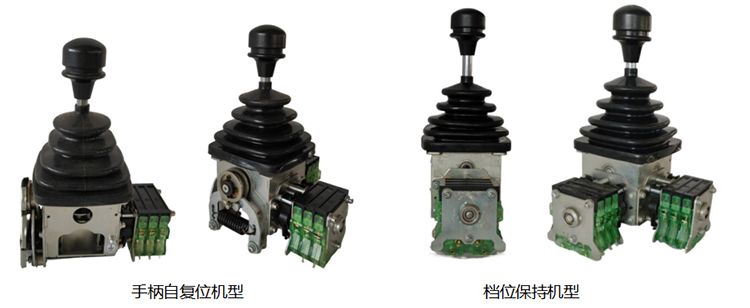

主令手柄有兩種功能形式，一種手柄自復位功能，如QT6S配置的是<SJ>P-XKDF主令控制器；另一種是有檔位手感、檔位保持型，如QT6S聯動臺配置的QT18主令控制器。

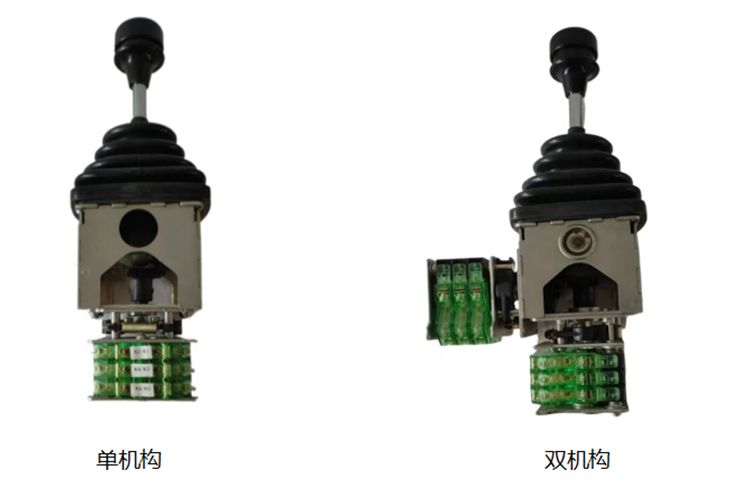

QT6S—12.11/XKDF口口口口聯動臺配置的是<SJ>P-XKDF全金屬結構，具有手柄自復位功能的高端主令控制器。配置的主令照片：
QT6SA—12.11/QT18口口口口聯動臺配置的是<SJ>P-QT18型，有檔位手感、檔位保持型的主令控制器。配置主令控制器照片：
QT6SB—12.11/VNSO口口口口聯動臺配置的是<SJ>P-VNSO高端經典操縱桿，手柄自復位機型和檔位保持機型。配置的高端經典操縱桿照片：
6. QT6S聯動控制臺分類：
QT6S聯動控制臺基本型有三機構、四機構、五機構。
三機構是左箱控制大車、小車，右箱是吊鉤；
四機構是左箱控制大車、小車，右箱是主副鉤或抓斗；
五機構是左箱單手柄、雙機構控制大車、小車，右箱單手柄雙機構控制主副鉤和單手柄、單機構控制特殊小車。
7. 聯動臺技術參數：
聯動臺由機箱、桌面元件、主令控制器三大部分組成。
聯動臺桌面配置的按鈕、指示燈、電鎖等電氣元件均為合格的國產元件。而聯動臺箱內配置的主令控制器均為我公司高配款主令控制器。聯動臺配置的主令控制器決定了聯動臺的技術參數，產品質量。只有主令控制器質量可靠耐用，聯動臺的產品質量才能被信任。
聯動臺內主令控制器機械壽命800萬次，電壽命600萬次。
8. 手柄操作方式：
有全 方位聯動型、一字型、十字型三種形式。

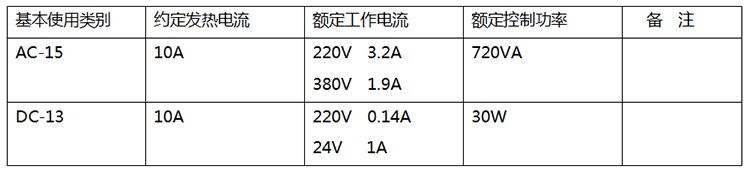

聯動臺電器參數由配置的主令控制器決定：

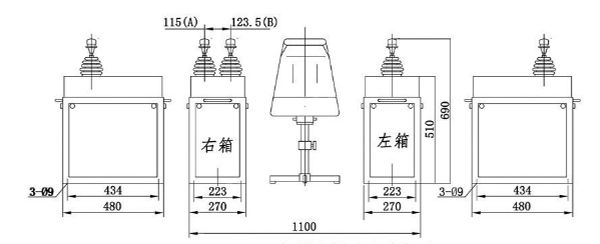

9. QT6S聯動臺外形及安裝尺寸：

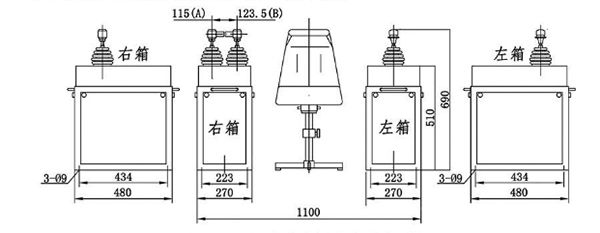

（1）、QT6S-12.11/XKDF主副鉤聯動臺外形、安裝尺寸圖：

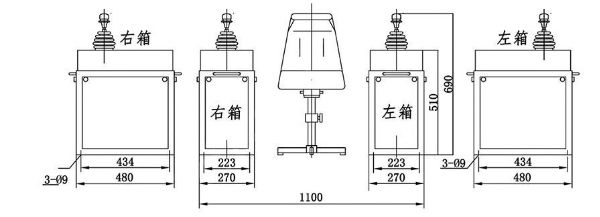

（2）、QT6S-12.11/XKDF抓斗聯動臺外形、安裝尺寸圖：
（3）、QT6S-12.11/XKDF吊鉤聯動臺外形、安裝尺寸圖：
10.維修、保養及質保期承諾：
聯動臺內裝的主令控制器每年應定期對轉動部位清潔，涂潤滑脂。在正常情況下，整機質保期一年。配備的主令控制器均為高配款，質保期三年。配置的桌面元件，執行國標規定。
11.訂貨須知：
客戶按型號定義選定聯動臺型號。并簽訂訂貨合同。
